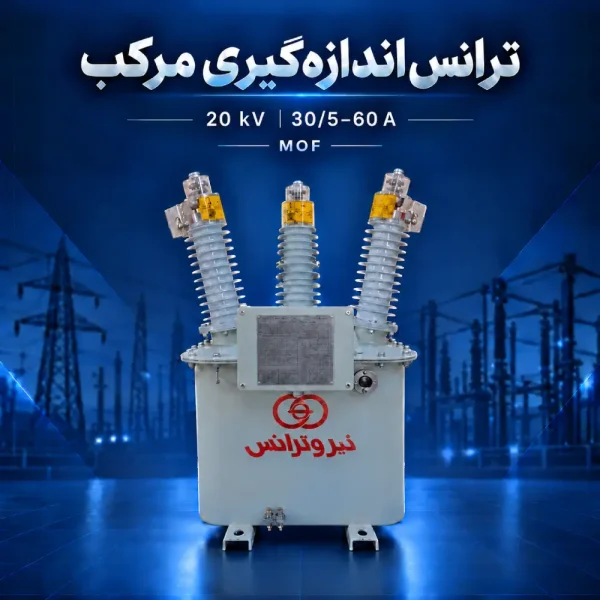

معرفی ترانس اندازه‌گیری مرکب 20 کیلوولت 30/5-60 آمپر

ترانس اندازه‌گیری مرکب 20 کیلوولت 30/5-60 آمپر یکی از محصولات اندازه‌گیری نیروترانس برای استفاده در شبکه‌های فشار متوسط است. این تجهیز، ترانس جریان (CT) و ترانس ولتاژ (PT) را در یک مجموعه ترکیب می‌کند و خروجی‌های استاندارد موردنیاز کنتور و تجهیزات اندازه‌گیری را در اختیار مدار ثانویه قرار می‌دهد.

این مدل دارای دو نسبت جریان 30/5 و 60/5 آمپر است. در بخش CT، جریان اولیه ۳۰ یا ۶۰ آمپر به جریان ثانویه ۵ آمپر تبدیل می‌شود. در بخش PT نیز ولتاژ اولیه ۲۰۰۰۰ ولت به ولتاژ ثانویه ۱۰۰ ولت تبدیل می‌شود.

بر اساس کاتالوگ نیروترانس، کد فنی این محصول 60-30-D1 است. کلاس دقت بخش ولتاژ 0.5+3P و کلاس دقت بخش جریان 0.5 Fs10 اعلام شده و توان نامی هرکدام از بخش‌های CT و PT برابر با ۳۰ ولت‌آمپر است.

عملکرد ترانس اندازه‌گیری مرکب

بخش ترانس جریان، جریان بالاتر شبکه را با نسبت مشخص به جریان ثانویه ۵ آمپر تبدیل می‌کند تا امکان اتصال ایمن و استاندارد به کنتور فراهم شود. بخش ترانس ولتاژ نیز ولتاژ شبکه را از ۲۰ کیلوولت به ۱۰۰ ولت کاهش می‌دهد.

خروجی‌های جریان و ولتاژ این تجهیز در مدار اندازه‌گیری و کنتورینگ استفاده می‌شوند. نسبت تبدیل مناسب و نحوه اتصال باید بر اساس جریان شبکه، مشخصات کنتور، نقشه پروژه و الزامات شرکت توزیع برق تعیین شود.

مزایای ترانس اندازه‌گیری مرکب 30/5-60 آمپر

• ترکیب ترانس جریان و ترانس ولتاژ در یک تجهیز
• دارای دو نسبت جریان اولیه ۳۰ و ۶۰ آمپر
• خروجی استاندارد ۵ آمپر برای بخش ترانس جریان
• خروجی ۱۰۰ ولت برای بخش ترانس ولتاژ
• کلاس دقت 0.5 برای اندازه‌گیری جریان
• کلاس دقت ترکیبی 0.5+3P در بخش ولتاژ
• توان نامی ۳۰ ولت‌آمپر برای مدارهای CT و PT
• قابلیت استفاده در شبکه‌های فشار متوسط ۲۰ کیلوولت
• طراحی‌شده برای نصب در فضای باز
• تحمل جریان دینامیکی تا 250In مطابق کاتالوگ
• تحمل جریان حرارتی کوتاه‌مدت تا 100In مطابق کاتالوگ
• قابلیت شست‌وشو هنگام بهره‌برداری
• فاصله خزشی مناسب برای عایق‌بندی تجهیزات فضای باز

سطح عایقی 24-50-125 کیلوولت

سطح عایقی این محصول در کاتالوگ با عبارت Insulation Level (Um, PF, LI) درج شده است:

• Um = 24kV: بیشترین ولتاژ نامی تجهیز
• PF = 50kV: سطح تحمل ولتاژ با فرکانس قدرت
• LI = 125kV: سطح تحمل ضربه صاعقه

سطح عایقی محصول باید با مشخصات شبکه، محل نصب و الزامات فنی پروژه مطابقت داشته باشد.

مقایسه با مدل مرتبط

اگر جریان اولیه پروژه کمتر است، می‌توانید مشخصات ترانس اندازه‌گیری مرکب 20 کیلوولت با نسبت‌های 25/5 و 50/5 آمپر را نیز بررسی کنید.

تفاوت اصلی این دو مدل در نسبت‌های جریان اولیه است. انتخاب بین مدل‌های 25/5 و 50/5 آمپر و 30/5 و 60/5 آمپر باید بر اساس جریان واقعی شبکه، ظرفیت اشتراک و طراحی مدار اندازه‌گیری انجام شود.

نکات مهم پیش از خرید

• نسبت جریان را متناسب با جریان اولیه شبکه انتخاب کنید.
• مشخصات فنی کنتور و تجهیزات ثانویه را بررسی کنید.
• کلاس دقت و توان نامی CT و PT را با نیاز پروژه تطبیق دهید.
• سطح عایقی محصول را با شبکه ۲۰ کیلوولت مقایسه کنید.
• فضای کافی و سازه مناسب برای نصب تجهیز ۲۵۰ کیلوگرمی در نظر بگیرید.
• بوشینگ‌ها، ترمینال‌ها، بدنه و پلاک محصول را پیش از نصب بررسی کنید.
• اتصال بخش‌های اولیه و ثانویه باید مطابق نقشه و دستورالعمل سازنده انجام شود.
• حمل و جابه‌جایی تجهیز باید با احتیاط انجام شود تا به بدنه و بوشینگ‌ها ضربه وارد نشود.
• نصب و راه‌اندازی باید توسط نیروی متخصص و واجد صلاحیت انجام شود.

استعلام قیمت و دریافت پیش‌فاکتور

قیمت این محصول با توجه به موجودی، شرایط عرضه، هزینه حمل و زمان تحویل تعیین می‌شود. برای دریافت قیمت روز و پیش‌فاکتور، درخواست خود را در صفحه استعلام قیمت ترانس اندازه‌گیری مرکب ثبت کنید.

برای انتخاب نسبت تبدیل مناسب و بررسی مشخصات پروژه نیز می‌توانید با کارشناسان پویا ترانس در ارتباط باشید.

سؤالات متداول

نسبت جریان این محصول چقدر است؟

این مدل دارای دو نسبت جریان 30/5 و 60/5 آمپر است. انتخاب نسبت مناسب باید بر اساس جریان اولیه شبکه و طراحی مدار اندازه‌گیری انجام شود.

کد فنی این مدل چیست؟

کد فنی این محصول در کاتالوگ نیروترانس 60-30-D1 درج شده است.

ولتاژ اولیه و ثانویه بخش PT چقدر است؟

ولتاژ اولیه بخش PT برابر با ۲۰۰۰۰ ولت و ولتاژ ثانویه آن برابر با ۱۰۰ ولت است.

کلاس دقت CT و PT چیست؟

کلاس دقت بخش CT برابر با 0.5 Fs10 و کلاس دقت بخش PT برابر با 0.5+3P است.

توان نامی مدارهای اندازه‌گیری چقدر است؟

توان نامی بخش CT و بخش PT در کاتالوگ، هرکدام ۳۰ ولت‌آمپر اعلام شده است.

آیا این محصول برای فضای باز مناسب است؟

بله؛ شرایط نصب محصول در کاتالوگ Outdoor یا فضای باز درج شده است.

استاندارد محصول چیست؟

استاندارد درج‌شده برای این مدل IEC 60044-3 است.

وزن و حجم روغن این مدل چقدر است؟

وزن کل محصول ۲۵۰ کیلوگرم و حجم روغن آن ۹۰ لیتر است.

آیا می‌توان محصول را هنگام بهره‌برداری شست‌وشو داد؟

در کاتالوگ، قابلیت Washable in Service برای این مدل تأیید شده است. اجرای شست‌وشو باید مطابق الزامات ایمنی و دستورالعمل بهره‌برداری انجام شود.
