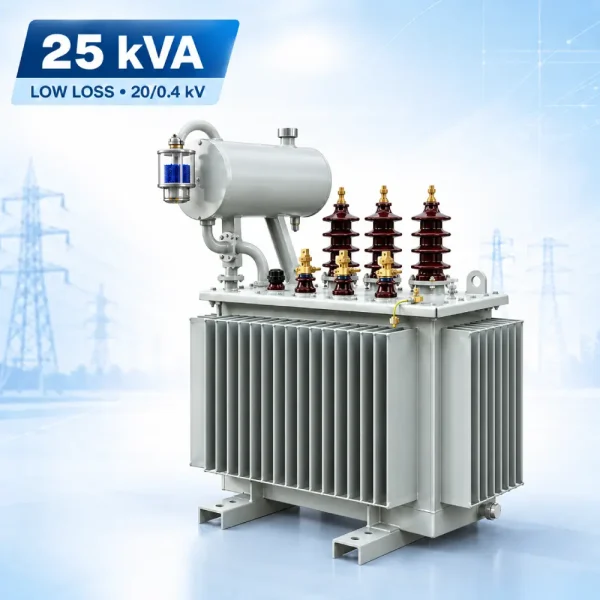

ترانسفورماتور 25kVA کم تلفات ردیف 20kV

ترانس روغنی کم‌تلفات ۲۵ kVA یکی از ظرفیت‌های خانواده ترانسفورماتورهای توزیع روغنی است. در طراحی ترانس‌های کم‌تلفات، انتخاب مواد اولیه مناسب و بهینه‌سازی هسته و سیم‌پیچ‌ها به کاهش اتلاف انرژی کمک می‌کند. برای انتخاب این محصول، علاوه بر توان نامی، باید ولتاژ شبکه، مشخصات بار و شرایط محل نصب بررسی شود.

این محصول در دسته ترانسفورماتور کم‌تلفات ردیف ۲۰ کیلوولت قرار دارد. برای مقایسه ظرفیت‌های دیگر و انتخاب مدل متناسب با پروژه، می‌توانید محصولات این دسته‌بندی را بررسی کنید.

چرا ترانسفورماتور روغنی کم‌تلفات انتخاب کنیم؟

ترانسفورماتورهای توزیع بسته به طراحی، روش ساخت، کیفیت مواد اولیه و نحوه بهره‌برداری، تلفات متفاوتی دارند. کاهش این تلفات می‌تواند به بهبود بازدهی و کاهش انرژی تلف‌شده در طول بهره‌برداری کمک کند. میزان صرفه‌جویی به مقادیر واقعی تلفات، ساعات اتصال به شبکه و الگوی بار مصرفی بستگی دارد.

تلفات بی‌باری و نقش هسته

تلفات بی‌باری زمانی وجود دارد که ترانسفورماتور به شبکه متصل است، حتی اگر مصرف‌کننده‌ای از آن تغذیه نشود. بخش عمده این تلفات به هسته مربوط می‌شود؛ بنابراین استفاده از ورق هسته با تلفات کمتر و بهبود طراحی آن، نقش مهمی در کاهش تلفات بی‌باری دارد.

تلفات بارداری و نقش سیم‌پیچ

با عبور جریان و تغذیه بار، تلفات بارداری نیز ایجاد می‌شود. طراحی و سطح مقطع سیم‌پیچ‌ها از عوامل مؤثر بر این تلفات هستند. به همین دلیل، بررسی تلفات بی‌باری و بارداری در کنار توان نامی، برای مقایسه فنی ترانسفورماتورها اهمیت دارد.

کلاس تلفات ترانس‌های روغنی کم‌تلفات

بر اساس معرفی ارائه‌شده از سوی سازنده، تولید و عرضه ترانسفورماتورهای روغنی کم‌تلفات ایران ترانسفو از ابتدای سال ۱۳۹۴ در کلاس تلفاتی AB′ مطابق استاندارد DIN 42500 آغاز شده است. در این نام‌گذاری، بخش A به رده تلفات بارداری و بخش B′ به رده تلفات بی‌باری اشاره دارد.

برای خرید ترانس کم‌تلفات ۲۵ kVA، کلاس تلفات و مقادیر عددی تلفات باید با کاتالوگ اختصاصی، پلاک و مدارک فنی همان مدل تطبیق داده شود.

تفاوت ترانس روغنی کم‌تلفات با نوع نرمال

در معرفی عمومی این خانواده، علاوه بر کاهش تلفات، تغییراتی در بوشینگ‌ها، تنظیم ولتاژ، شرایط محیطی و کیفیت روغن مطرح شده است:

• هسته و سیم‌پیچ: استفاده از مواد و طراحی مناسب‌تر برای کاهش تلفات انرژی.
• بوشینگ‌ها: افزایش طول خزشی در مدل‌های معرفی‌شده این خانواده.
• تپ‌چنجر: افزایش تعداد وضعیت‌های تنظیم ولتاژ از سه به پنج پله برای ظرفیت‌های ۲۰۰ kVA و بالاتر، طبق متن معرفی سازنده.
• شرایط محیطی: در معرفی عمومی خانواده، دمای محیط بهره‌برداری تا ۴۵ درجه سانتی‌گراد ذکر شده است؛ شرایط مجاز هر مدل باید از مدارک اختصاصی آن بررسی شود.
• روغن عایقی: به‌کارگیری روغن با مشخصات کیفی بهتر در خانواده معرفی‌شده.
• ابعاد و وزن: ابعاد و وزن مدل‌های کم‌تلفات ممکن است نسبت به نوع نرمال هم‌ظرفیت بیشتر باشد؛ مقادیر دقیق باید از نقشه و کاتالوگ همان مدل دریافت شود.

نکته برای انتخاب مدل ۲۵ kVA: ویژگی‌های عمومی این خانواده، جایگزین دیتاشیت محصول نیستند. به‌ویژه تغییر تپ‌چنجر ظرفیت‌های ۲۰۰ kVA و بالاتر را نباید به مدل ۲۵ kVA تعمیم داد.

راهنمای انتخاب و خرید ترانس کم‌تلفات ۲۵ kVA

طبق معرفی عمومی سازنده، ترانس‌های روغنی کم‌تلفات در ظرفیت‌های استاندارد ۲۵ تا ۵۰۰۰ kVA و ردیف‌های ولتاژ اولیه ۲۰ و ۳۳ کیلوولت عرضه می‌شوند. برای انتخاب ظرفیت ۲۵ kVA، تنها جمع توان مصرف‌کننده‌ها کافی نیست؛ جریان راه‌اندازی، هم‌زمانی مصرف و توسعه احتمالی بار نیز باید در بررسی فنی لحاظ شود.

• توان موردنیاز پروژه و مشخصات مصرف‌کننده‌ها را تعیین کنید.
• ولتاژ اولیه و ثانویه موردنیاز را با اطلاعات محصول تطبیق دهید.
• تلفات بی‌باری، تلفات بارداری، امپدانس و جریان‌های نامی را از دیتاشیت بررسی کنید.
• ابعاد، وزن، شرایط نصب و محدودیت‌های محیطی را با محل استقرار تطبیق دهید.
• پیش از سفارش، موجودی، زمان تحویل و شرایط حمل را استعلام کنید.
