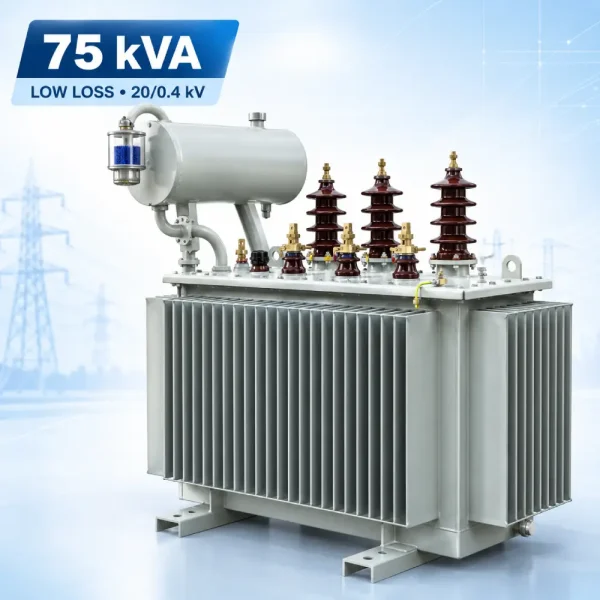

ترانسفورماتور 75kVA کم‌تلفات ردیف 20kV یک ترانس توزیع سه‌فاز روغنی است که ولتاژ شبکه ۲۰ کیلوولت را به ۰٫۴ کیلوولت تبدیل می‌کند. این ظرفیت در خروجی ۴۰۰ ولت، جریان نامی حدود ۱۰۸٫۳ آمپر فراهم می‌کند و برای پروژه‌هایی مناسب است که محاسبات بار، جریان راه‌اندازی و توسعه آینده آن‌ها ظرفیت ۷۵ کاوا را تأیید کند.
- توان نامی: ۷۵ کیلوولت‌آمپر
- نسبت ولتاژ: ۲۰ به ۰٫۴ کیلوولت
- گروه برداری: Yzn5
- خنک‌کاری: ONAN
ترانس ۷۵ کاوا کم‌تلفات برای چه پروژه‌ای مناسب است؟
ظرفیت ۷۵ کیلوولت‌آمپر معمولاً در شبکه توزیع برای تأمین برق مجموعه‌هایی با بار سبک تا متوسط بررسی می‌شود. بااین‌حال، انتخاب ترانس فقط بر اساس مجموع توان نامی تجهیزات درست نیست؛ ضریب توان، هم‌زمانی مصرف، جریان راه‌اندازی موتور، دمای محیط، ارتفاع نصب و ظرفیت توسعه پروژه نیز باید در محاسبات لحاظ شوند.
کارگاه‌های سبک
برای کارگاه‌هایی که بار هم‌زمان و جریان راه‌اندازی تجهیزات آن‌ها پس از محاسبه در محدوده مجاز ترانس قرار می‌گیرد.
ساختمان و مجموعه تجاری
برای تأمین بار عمومی، روشنایی، آسانسور و تجهیزات مکانیکی، مشروط به انجام محاسبات دقیق دیماند.
پمپاژ و مصارف کشاورزی
برای الکتروپمپ‌ها و بارهای کشاورزی پس از کنترل توان موتور، روش راه‌اندازی و افت ولتاژ شبکه.
پروژه‌های عمرانی
برای برق کارگاهی و موقت پروژه‌ها در صورتی که شرایط نصب، حفاظت و بارگذاری توسط طراح برق تأیید شود.
پست توزیع اختصاصی
مناسب برای پست‌های زمینی یا هوایی طبق طرح شبکه، الزامات شرکت برق و آرایش حفاظتی پروژه.
بار با قابلیت توسعه محدود
زمانی که ظرفیت فعلی و رشد پیش‌بینی‌شده بار، حاشیه مطمئن لازم را برای انتخاب ۷۵ کاوا باقی می‌گذارد.
ویژگی‌های ترانسفورماتور روغنی کم‌تلفات ۷۵ کاوا
این محصول در کلاس تلفات AB′ و برای شبکه ۲۰/۰٫۴ کیلوولت طراحی شده است. طبق کاتالوگ فنی، تلفات بی‌باری آن ۲۰۳ وات و تلفات بارداری در دمای ۷۵ درجه سانتی‌گراد ۱۴۲۵ وات است. استفاده از طراحی کم‌تلفات باعث کاهش انرژی تلف‌شده در دوره بهره‌برداری می‌شود؛ موضوعی که در ترانس‌های متصل دائمی به شبکه اهمیت ویژه‌ای دارد.
- طراحی سه‌فاز روغنی برای توزیع ولتاژ متوسط به فشار ضعیف
- قابلیت استفاده در فضای داخلی یا بیرونی با رعایت شرایط نصب
- خنک‌کاری طبیعی روغن و هوا به روش ONAN
- امپدانس اتصال کوتاه ۴ درصد طبق ردیف کاتالوگ
- گروه برداری Yzn5 متناسب با ساختار این ردیف ظرفیتی
- حداکثر دمای محیط ۴۵ درجه سانتی‌گراد در شرایط مرجع کاتالوگ
تفاوت ترانس ۷۵ کاوا کم‌تلفات با ترانس نرمال
مزیت اصلی مدل کم‌تلفات
طراحی هسته و سیم‌پیچ با هدف کنترل تلفات بی‌باری و بارداری انجام شده است؛ در نتیجه هزینه انرژی تلف‌شده طی سال‌های بهره‌برداری می‌تواند کمتر شود.
نکته مهم هنگام مقایسه
فقط قیمت اولیه را مقایسه نکنید. کلاس تلفات، مقدار P₀ و Pₖ، ابعاد، وزن، شرایط نصب، تجهیزات جانبی و هزینه چرخه عمر نیز باید بررسی شوند.
قیمت ترانسفورماتور 75kVA کم‌تلفات ردیف 20kV
قیمت ترانس ۷۵ کاوا ثابت نیست و بر اساس آخرین فهرست فروش، موجودی، نوع سفارش، تجهیزات درخواستی، شرایط حمل و تاریخ صدور پیش‌فاکتور تعیین می‌شود. برای دریافت قیمت معتبر، بهتر است محل نصب، نوع پست، مشخصات شبکه، بار مصرفی و زمان موردنیاز برای تحویل را در درخواست خود درج کنید.
برای خرید ترانس ۷۵ کاوا چه اطلاعاتی اعلام کنیم؟
- ولتاژ اولیه و ثانویه موردنیاز پروژه
- فهرست بارها و توان نامی تجهیزات مصرف‌کننده
- توان و روش راه‌اندازی موتورهای الکتریکی
- فضای نصب داخلی یا بیرونی و نوع پست
- شهر محل پروژه و شرایط دسترسی برای تخلیه
- الزامات شرکت برق یا مشخصات فنی مشاور پروژه
- تجهیزات جانبی یا تغییرات سفارشی موردنیاز
- زمان مورد انتظار برای تحویل و بهره‌برداری
برای مقایسه سایر توان‌ها می‌توانید صفحه ترانسفورماتورهای کم‌تلفات ردیف 20kV را مشاهده کنید.
سؤالات متداول درباره ترانسفورماتور 75kVA کم‌تلفات
قیمت ترانسفورماتور 75kVA کم‌تلفات ردیف 20kV چقدر است؟
قیمت به فهرست فروش روز، موجودی، تجهیزات سفارشی، شرایط حمل و اعتبار زمانی پیش‌فاکتور وابسته است. برای دریافت قیمت دقیق از صفحه استعلام قیمت درخواست خود را ثبت کنید.
جریان خروجی ترانس ۷۵ کاوا در ولتاژ ۴۰۰ ولت چند آمپر است؟
جریان نامی سمت فشار ضعیف سه‌فاز از رابطه S÷(√3×V) محاسبه می‌شود و برای توان ۷۵ کیلوولت‌آمپر و ولتاژ ۴۰۰ ولت، حدود ۱۰۸٫۳ آمپر است.
جریان نامی سمت فشارقوی ترانسفورماتور 75kVA چقدر است؟
در ولتاژ اولیه ۲۰ کیلوولت و سیستم سه‌فاز، جریان نامی سمت فشارقوی حدود ۲٫۱۷ آمپر محاسبه می‌شود.
تلفات بی‌باری و بارداری ترانس ۷۵ کیلوولت‌آمپر چقدر است؟
طبق ردیف کاتالوگ کم‌تلفات ۲۰/۰٫۴ کیلوولت، تلفات بی‌باری ۲۰۳ وات و تلفات بارداری در دمای ۷۵ درجه سانتی‌گراد ۱۴۲۵ وات است.
ابعاد و وزن ترانس روغنی کم‌تلفات ۷۵ کاوا چقدر است؟
حداکثر وزن درج‌شده ۵۷۵ کیلوگرم و ابعاد کلی حداکثر حدود ۱۰۰۱×۷۰۷×۱۴۵۶ میلی‌متر است. برای طراحی فونداسیون و جانمایی نهایی، نقشه تأییدشده سفارش ملاک قرار گیرد.
ترانس ۷۵ کاوا برای چه کارگاه‌ها و پروژه‌هایی مناسب است؟
این ظرفیت برای برخی کارگاه‌های سبک، مصارف کشاورزی، مجموعه‌های ساختمانی و پست‌های توزیع کوچک قابل بررسی است؛ انتخاب نهایی باید بر اساس دیماند، ضریب توان، جریان راه‌اندازی و توسعه آینده انجام شود.
تفاوت ترانس ۷۵ کاوا کم‌تلفات با مدل نرمال چیست؟
مدل کم‌تلفات با هدف کاهش تلفات هسته و سیم‌پیچ طراحی می‌شود. در مقایسه دو مدل باید مقادیر P₀ و Pₖ، کلاس تلفات، قیمت خرید و هزینه انرژی تلف‌شده در طول بهره‌برداری بررسی شوند.
آیا ترانسفورماتور 75kVA را می‌توان در فضای باز نصب کرد؟
طبق مشخصات عمومی کاتالوگ، امکان کاربرد داخلی یا بیرونی وجود دارد؛ اما فونداسیون، فاصله‌های ایمنی، تهویه، حفاظت فیزیکی، ارت، زهکشی و شرایط محیطی محل باید با الزامات فنی پروژه هماهنگ باشد.
گروه برداری Yzn5 در این ترانس چه کاربردی دارد؟
Yzn5 نحوه اتصال سیم‌پیچ فشارقوی و فشارضعیف و اختلاف فاز آن‌ها را مشخص می‌کند. اتصال زیگزاگ سمت فشارضعیف به ایجاد نقطه نول و مدیریت بهتر برخی شرایط نامتعادلی بار کمک می‌کند؛ هماهنگی آن با طرح شبکه ضروری است.
چه تجهیزاتی به‌صورت استاندارد همراه ترانس ارائه می‌شوند؟
در ردیف ۲۵ تا ۱۶۰ کاوا، اقلامی مانند بوشینگ‌های فشارقوی و فشارضعیف، شاخک جرقه‌گیر، نشان‌دهنده سطح روغن، شیر تخلیه و نمونه‌برداری روغن، پیچ ارت، تپ‌چنجر بی‌باری، پلاک مشخصات، متعلقات منبع انبساط و رطوبت‌گیر در کاتالوگ درج شده‌اند. اقلام نهایی باید در پیشنهاد فنی سفارش کنترل شوند.
برای خرید ترانس 75kVA چه اطلاعاتی باید اعلام شود؟
ولتاژ شبکه، ظرفیت درخواستی، نوع و مقدار بار، مشخصات موتورهای بزرگ، محل و ارتفاع نصب، نوع پست، تجهیزات سفارشی، شهر مقصد و زمان تحویل موردنیاز را اعلام کنید.
مدت گارانتی و شرایط ارسال ترانس ۷۵ کاوا چگونه است؟
گارانتی فروش ۱۲ ماه است و ارسال به سراسر ایران انجام می‌شود. جزئیات پوشش گارانتی، مسئولیت تخلیه و هزینه حمل در پیش‌فاکتور و شرایط فروش درج خواهد شد.
زمان تحویل ترانسفورماتور 75kVA چقدر است؟
زمان تحویل به موجودی و شرایط سفارش بستگی دارد. در صورت موجودی و تکمیل هماهنگی‌ها، ارسال یک‌روزه قابل بررسی است؛ زمان قطعی هنگام صدور پیش‌فاکتور اعلام می‌شود.
پیش از نصب و برق‌دارکردن ترانس چه کنترل‌هایی لازم است؟
سلامت ظاهری، نشتی روغن، سطح روغن، بوشینگ‌ها، اتصالات، وضعیت تپ‌چنجر در حالت بی‌برق، سیستم ارت، تجهیزات حفاظتی، مقاومت عایقی، فازبندی و نتایج آزمون‌های پیش از راه‌اندازی باید توسط نیروی متخصص کنترل شود.
مقایسه با ظرفیت‌های نزدیک
اگر بار محاسبه‌شده پروژه کمتر از ظرفیت ۷۵ کاوا است، مدل‌های پایین‌تر را نیز بررسی کنید. انتخاب ظرفیت بزرگ‌تر یا کوچک‌تر بدون محاسبه می‌تواند باعث افزایش هزینه اولیه، بهره‌برداری نامناسب یا محدود شدن توسعه آینده شود.
استعلام قیمت و خرید ترانسفورماتور ۷۵ کاوا
برای بررسی موجودی، دریافت قیمت روز، پیش‌فاکتور و هماهنگی ارسال، مشخصات پروژه و محل تحویل را ثبت کنید.
